一、系统简介

1、概述

我公司根据安防需求研制的要地安防系统，主要为机场、监狱、石油、电力等重要场所的防护提供自动可靠的监控保障。
      该系统集成了雷达和光电设备，由雷达主动发现目标，再通过雷达和光电设备的联动，最后经过光电确认目标具体情况，同时给出声光电告警。

2、系统功能

系统针对人员、车辆等运动目标，可实现特定区域地面进行全天时的严密监控，发现、定位并判别具有威胁的运动目标。具体功能如下：

(1)全天候侦察功能：借助雷达、光电等监控设备，实现对重点区域的全天候监视。

(2)光电联动功能：通过雷达信息处理结果，可以实现对光学设备的方位调转控制，用以实现对重点目标的快速视频捕获，并对目标进行持续跟踪。

(3)综合显控功能：显控终端具有基于数字地图的目标位置显示、关注区域周界标定以及视频嵌入显示功能。

(4)信息处理功能：对包括雷达、图像、态势等多种信息进行综合和处理；并实现对各类信息的显示、存储、检索和回放功能。

二、系统主要组成

系统通过多部小型雷达和光电设备的组网，完成对安防区域的安全防御。小型雷达设备根据实际安防区域的地理环境条件选配我公司自研的RS1500型雷达。光电设备一般选择市场上成熟的设备如海康威视、宇视科技等厂家的通用设备。

1、RS1500雷达

RS1500型雷达是针对探测地面运动的行人和车辆而研制的一款技术先进、性能稳定的相控阵雷达。

雷达采用脉冲多谱勒相控阵技术体制，通过模块化、标准化设计，综合运用数字T/R、自适应动目标检测、卡尔曼滤波等技术手段，以实现重点监控区域内行人、车辆等活动目标的探测，为监控系统提供实时、准确、连续的目标信息。

具有探测性能好、机动跟踪能力强、地杂波抑制程度高、功耗低、成本低等特点，是一部性能优异、可靠性高的小型相控阵雷达。

图1 雷达外形图

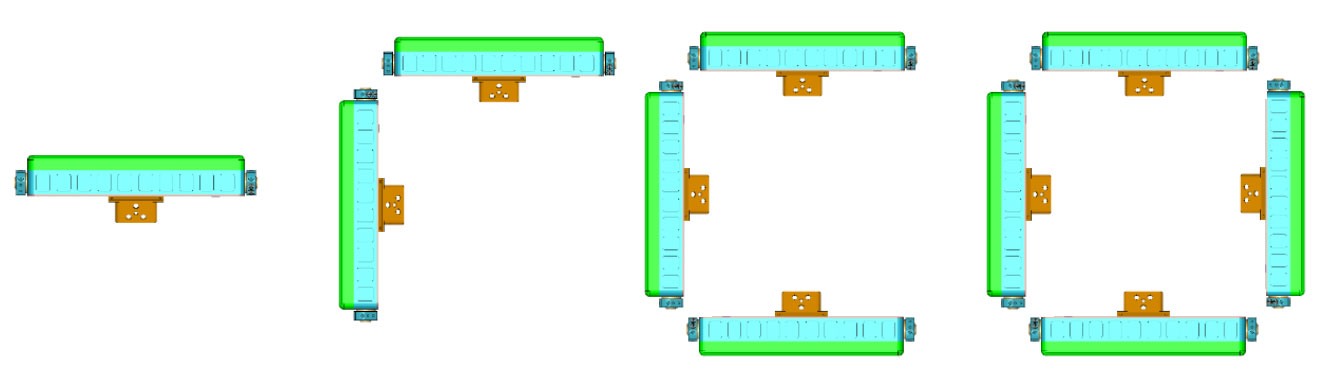

该雷达可将多个阵面进行组合扩展，以获得所需的方位覆盖范围：90°、180°、270°、360°。

图2 雷达多阵面组合示意

2、光电设备

系统中光电设备通常采用海康威视、宇视科技等企业生产的球机或者枪机，根据实际安装地点的环境、监控具体需求有不同，具体参数要根据具体需求设计选型。

三、系统应用

根据实际的安防需求，工程应用常采用多部雷达组网安装，实现对要地区域、要地周界的安防。

1、区域安防

对于要地区域安防，可采用两面或者四面雷达成一定的角度安装。安装示意图如下图所示：

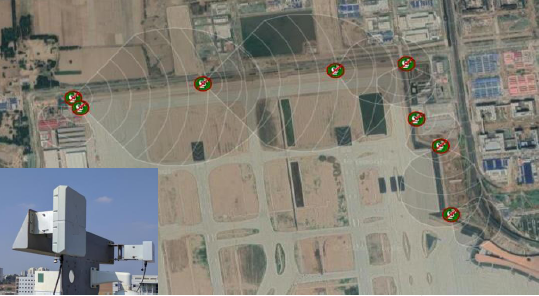

2、周界安防

对于要地区域周界安防，则需要多部雷达沿周界组合安装，实现要地区域周界无死角监控安防。安装示意图如下图：
